完全平衡式振动输送机概述
PSL完全平衡式振动输送机除具有双质体共振式的优点外，还有就是传递到基础的惯性振动力（动载荷）小，噪音低，适用于较长距离、较宽槽宽的输送要求，当在楼板面或钢结构支架上安装时具有其它型式振动输送机无可比拟的减震优势。
若将平衡体作为输送槽体，可以实现上下两层槽体同时输送，在不增加设备和空间的情况下，产生两台输送机的使用效果。在输送槽体内加装筛网，可在输送的同时实现物料的分级。
The PSL Fully Balanced Vibrating Conveyor is engineered for continuous, high-volume transport of bulk materials such as aggregates, minerals, chemicals, and recycled materials. Utilizing a dual-mass, counter-balanced drive system, the PSL series effectively isolates dynamic forces, ensuring minimal vibration transfer to supporting structures and foundations.
Compared with conventional vibrating conveyors, the fully balanced design significantly reduces foundation requirements, making it ideal for retrofit projects and installations on elevated floors or lightweight structures.
结构原理
完全平衡式振动输送机采用弹性支撑型式，使得输送槽体与平衡体组成一个质量完全平衡的双质体共振系统，两个质体通过共振螺旋弹簧和弹性导向摆杆联接，输送槽在激振器的作用下，与平衡体形成一个共振系统，该共振系统产生的惯性振动力在系统内基本抵消；设备支撑底架通过弹簧隔震系统与安装基础联接，可再次消减因槽体中物料流量变化产生的不平衡振动，因此基础受到的设备动载荷非常小。

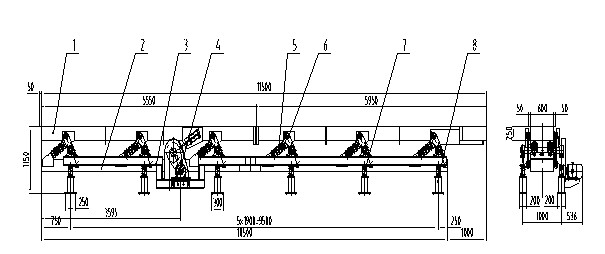

1.输送槽; 2.平衡架; 3.底架; 4.偏心连杆驱动装置; 5.共振弹簧; 6.弹性摆杆装置; 7.减振弹簧; 8.减振座
| 型号 | 输送量 | 槽宽 | 输送槽体长度（m） | ||||||||||||
| （t/h） | (mm) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 28 | ||
| PSL300 | 18 | 300 | 功率 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 5.5 |
| PSL400 | 30 | 400 | （KW） | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 5.5 | 7.5 |
| PSL600 | 50 | 600 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | |
| PSL800 | 70 | 800 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5×2 | 5.5×2 | |
| PSL1000 | 90 | 1000 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | |
| PSL1200 | 110 | 1200 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 7.5×2 | |
| PSL1500 | 140 | 1500 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | |
| PSL1800 | 160 | 1800 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | 11×2 | |
| PSL2000 | 180 | 2000 | 3.7 | 5.5 | 5.5 | 3.7×2 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | 11×2 | 11×2 | |
| PSL2400 | 220 | 2400 | 5.5 | 5.5 | 3.7×2 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | 11×2 | 15×2 | 15×2 | |
1、输送量的计算按照河沙（堆密度1.6t/m3,含水率5%）水平输送计算。
2、输送槽体加装密封盖、衬板以及输送不同堆密度物料时功率需重新计算。
3、输送距离超过15米时，采用分段结构，现场拼装连接。
2、输送槽体加装密封盖、衬板以及输送不同堆密度物料时功率需重新计算。
3、输送距离超过15米时，采用分段结构，现场拼装连接。
