NE型斗式提升机是应用广泛的一种垂直提升设备,该垂直斗式提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在 250℃以下。NE型板链斗式提升机采用大容量的料斗和较小的斗距,驱动功率低且输送量大。
NE型斗式提升机适用于垂直输送粉状、颗粒状、小块状 、磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型斗式提升机特点:
1、NE型斗式提升机用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;
2、NE型斗式提升机采用较低的链速度(0.5米/秒);
3、NE型斗式提升机采用大容量的料斗和较小的斗距,驱动功率低且输送量大。NE型斗式提升机尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

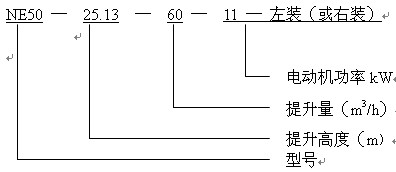

二、型号表示方式

三、规格性能
型号 |
输送能力 m3/h |
斗速 m/s |
主轴转速r/min |
物料 粒度 mm |
料斗 |
运行部件重量 kg/m |
||
容积 L |
斗宽 mm |
斗距 mm |
||||||
NE15 | 15 | 0.5 | 15.54 | ﹤40 | 2.5 | 250 | 203 | 27.5 |
NE32 | 32 | 16.45 | ﹤50 | 7.8 | 300 | 305 | 35 | |
NE50 | 60 | 16.45 | ﹤50 | 15.7 | 300 | 305 | 64 | |
NE100 | 110 | 14.13 | ﹤70 | 35 | 400 | 400 | 89 | |
NE150 | 170 | 14.13 | ﹤70 | 52.2 | 600 | 400 | 112.3 | |
NE200 | 210 | 10.9 | ﹤100 | 84.6 | 600 | 500 | 134 | |
NE300 | 320 | 10.9 | ﹤100 | 127.5 | 600 | 500 | 188 | |
NE400 | 380 | 8.3 | ﹤120 | 182.5 | 700 | 600 | 205 | |
NE500 | 470 | 7.1 | ﹤120 | 260.9 | 700 | 700 | 223 | |
NE600 | 600 | 7.1 | ﹤120 | 330.2 | 700 | 700 | 274 | |
NE800 | 800 | 6.2 | ﹤140 | 501.8 | 800 | 800 | 313 |
注:表中输送能力为提升粉状物料时,料斗充满系数ψ=0.7计算所得。当用于提升颗粒状物料时,表中输送能力×0.75;提升小块状物料时,表中输送能力×0.6
