一、产品介绍

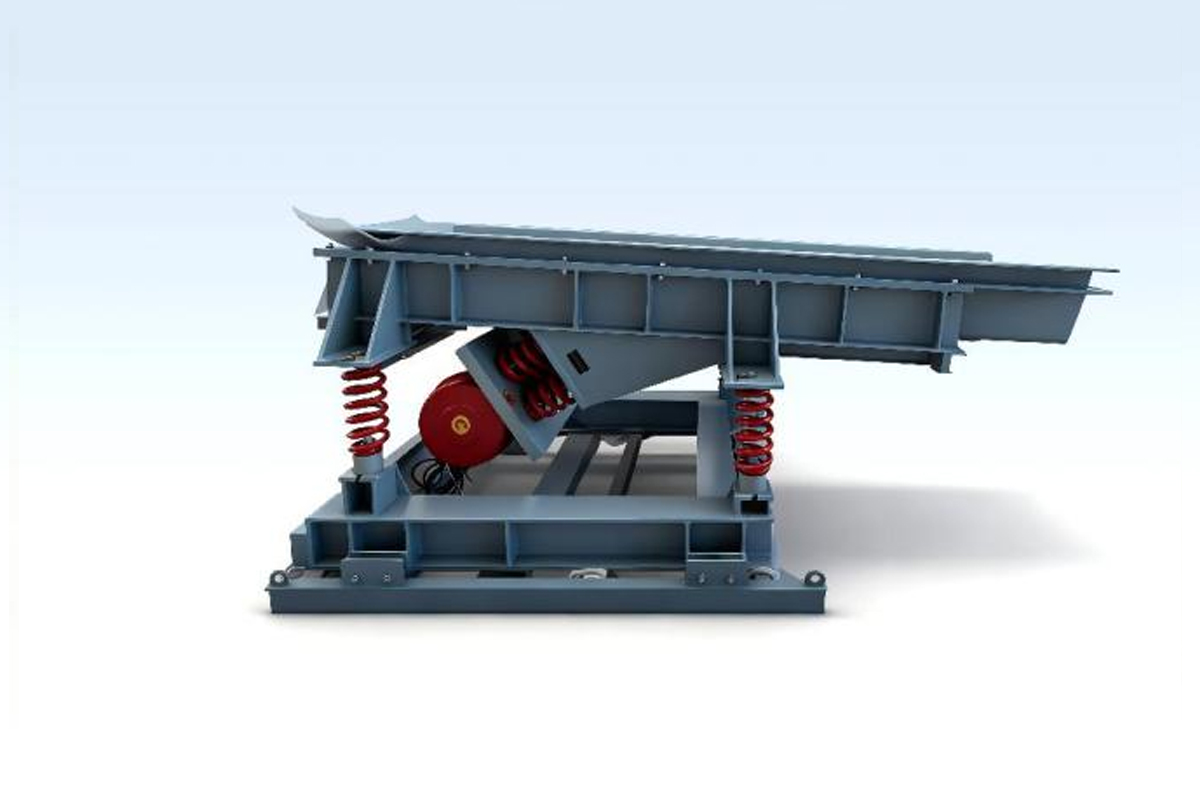

GZR型振动给料机（又称棒条式振动喂料机）是我司专为机制砂石、露天采石场、选矿厂粗破前道工序打造的高能引料与预筛分双效设备。它通常安装在初级颚式破碎机的前端，负责将大块物料连续、均匀、定量地从仓下引出并喂入破碎腔内。

它的角色：它就像是一个长着“合金钢排骨架”的高频疯狂大簸箕。卡车倒下来的石头里往往夹着很多泥土和没用的小碎石，GZR在把大石头往前“颠”进破碎机的同时，能顺便利用身上的铁栅栏把泥沙提前漏掉，防止破碎机被泥“糊住”。

在核心工艺设计上，GZR型振动给料机的特点在于其排料端配置了可调间隙的高强度合金钢棒条结构。整机采用加厚锅炉钢板与刚性侧板焊接而成，下方配备重型复合弹簧减振系统，能够承受大块石料坠落时的强烈冲击。设备在运转时不仅给料量大，而且能有效分选出物料中的细泥和碎石，优化了后续破碎系统的处理能效。

二、工作原理与底层力学模型

GZR型振动给料机牵引物料翻滚前行的核心，依托于双偏心轴自同步定向直线振动原理。

从力学模型来看，这是一种经典的“定向直线抛物线”运动模型。设备主要由双偏心轴激振器、重型齿轮传动副以及两台规格完全相同的电动机组成。

• 直线轨迹合成：当两台电动机通过联轴器驱动激振器内的两根偏心轴做反向同步旋转时，偏心块产生的离心力在平行于电机轴的方向上相互抵消，而在垂直于电机轴的方向上相互叠加，从而合成一个定向的巨大激振力。
• 抛物线跃进滑移：这一激振力强迫给料机槽体沿着倾斜方向（通常与水平面呈10∘∼15∘ 的抛物线轨迹）做连续的高频往复振动。槽内的物料受到这一连续冲击，在槽板上被不断地抛起、向前跃进并顺势下滑。
• 分级流化筛选：当大块原矿裹挟着泥沙行进到排料端的合金棒条区时，小于棒条缝隙的泥土、机制砂细料受重力坠落，直接进入下方收集带或排泥皮带；而大于缝隙的巨石则顺着棒条顶端滑入初级破碎机。

三、应用领域场景

在大型砂石骨料生产线与露天采石场中，GZR型振动给料机是可靠的前哨主力。原矿石从爆破现场运来后，夹杂着大量黏土，如果直接送入颚式破碎机，黏土会迅速填满破碎腔并黏附在颚板上，导致主电机过载甚至闷车。GZR型振动给料机在粗破前端筑起第一道防线，一边高速喂料，一边强制将50mm或100mm以下的泥沙提前剥离。

在水泥厂石灰石粗破工序中，它负责吞吐300mm至500mm的中大粒度石灰石。利用其高频直线振动的抛物线轨迹，物料在行进过程中会自动在槽体内产生粒度自然分层。细料沉底被棒条筛除，粗料浮在上层精准喂入反击破，既提高了熟料前道的产量，又降低了破碎机板锤的无功磨损。

针对煤炭工业的煤矸石初碎回路，GZR型振动给料机被安装在原煤受料仓下。煤矸石和原煤块在重型激振力的作用下迅速流化、平铺。通过调整棒条的间隙，可以方便地在进破碎机前把末煤分离出来，实现“能筛不用碎”的绿色低碳工艺，为洗煤厂的初级选别节省能耗。
