电机振动给料机概述

电机振动给料机（yvibrating feeder）用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。如向破碎、选煤、筛分、运输、包装机械等给料、配料等。

GZG Vibrating Feeder is a highly efficient feeding equipment designed for continuous and uniform material transportation. It uses vibration motors as the excitation source to generate stable vibration, allowing bulk materials to move smoothly and evenly along the feeding trough.

该电机振动给料机具有体积小、重量轻、结构简单、安装维修方便、给料量大、效率高、噪音低、耗电省等特点。该设备广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业。

电机振动给料机设备选型

• 生产率的确定：本系列自同步惯性振动给料机的生产率是以河沙为标准物料给出的（堆比重为1.6t/m3）。当物料堆比重大于1.6t/m3时，其产量可按额定值选取；当物料的堆比重在1.2-1.6t/m3时，其产量可达到额定产量的0.9-1.0倍。当物料堆比重在0.8-1.2t/m3时，其产量可达到额定值的0.8-0.9倍。物料堆比重小于.6t/m3时，须适当增加料层厚度，以提高产量。

对于振动给料机难于输送的物料（如滑石粉、钛白粉、白泥、面料、粘土等），以及含水量较大的亲水性物料，则应根据试验确定产量。必要时将槽体适当倾斜安装（一般向下倾斜10-15°）,以增加给料量。

• 控制箱的选择：本系列给料机配套反接制动控制箱，它可使给料机在停车时快速停机，使给料机迅速通过共振区，避免过大振幅对机器造成损害。该控制箱具有过流、过压、断相等保护功能，另可根据工艺要求，增加能耗制动、快慢加料、远程控制及无级变频调速等功能。用户在订购时请注明。

• 给料机使用条件：

1. 环境温度不超过+40℃；
2. 在坏境温度为20±5℃时，周围介质相对湿度不大于85%；
3. 周围没有爆炸危险介质；
4. 周围没有严重腐蚀及影响电气绝缘的介质。

在选型时考虑到空间位置限制，电机安装方式分为两种，一种为电机两侧安装，另一种为电机后置式安装。

技术参数

本产品执行标准JB/T7555-2008《GZG惯性振动给料机》，振动电机执行标准JB5330-2007《振动源三相异步电动机》。



型号	槽型尺寸	给料量 (t/h)		Zui大给料粒度(mm)	双振幅(mm)	振动频率(次/分钟)	额定电	额定电	功率	重量
	B×L×H (cm)	水平	-10°				(v)	(a)	(kw)	（kg）
GZG30-80	30×80×15	30	40	100	4	1450	380	0.87	2×0.25	180
GZG40-90	40×90×20	40	50	100	4			0.87	2×0.25	205
GZG50-100	50×10×20	60	80	150	4			0.87	2×0.25	230
GZG60-100	60×100×20	100	150	200	4			1.76	2×0.55	370
GZG70-100	70×100×25	120	170	200	4			1.76	2×0.55	390
GZG80-120	80×120×25	160	230	250	4			2.17	2×0.75	560
GZG90-150	90×150×25	180	250	250	4			2.17	2×0.75	610
GZG100-150	100×150×25	270	380	300	4			3.18	2×1.10	760
GZG110-150	110×150×25	300	420	300	4			3.18	2×1.10	840
GZG125-160	125×160×30	450	650	350	4			3.8	2×1.50	920
GZG130-160	130×160×30	480	670	350	4			3.8	2×1.50	1040
GZG150-180	150×180×30	720	1000	500	4			5.57	2×2.20	1420
GZG180-200	180×200×37.5	900	1200	500	4	960		9..37	2×3.70	2350
GZG200-200	200×200×40	1000	1400	500	4			9.37	2×3.70	2700
GZG200-240	320×240×50	1600	2000	500	4			13.6	2×5.50	3500­

工艺配置

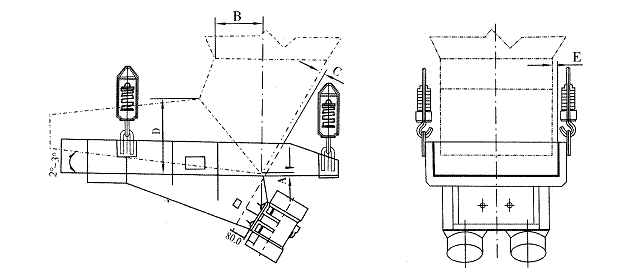

本系列电机振动给料机设计时未考虑仓压的影响，为保证给料机的正常运行，必须尽量减少仓压对给料机的影响。因此在设计溜嘴时，应用溜嘴的后侧板承担料柱的垂直压力。溜嘴形式及配置可参考图及表中数值。

工艺配置数值



型号	A	B	C	D	E
GZG30-80  GZG40-90	20	<90	20	250	15
GZG50-100	20	<90	40	250	15
GZG60-100	20	<130	40	300	15
GZG70-100	20	<130	40	350	15
GZG80-120	25	<175	45	400	15
GZG90-150	30	<175	50	500	20
GZG100-150	30	<200	50	550	20
GZG110-150	30	<200	50	600	20
GZG125-160	30	<250	60	650	25
GZG130-160	30	<250	60	700	25
GZG150-180	30	<350	60	800	25
GZG180-200	30	<400	70	1000	30
GZG200-200	30	<450	70	1000	30
GZG200-240	30	<450	70	1000	30
