ZXD直线等厚振动筛

直线等厚振动筛

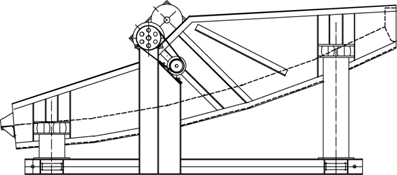

ZXD系列直线等厚振动筛

一、概述
        ZXD系列直线等厚振动筛是最新设计的一种筛分机械,广泛适用于冶金、矿山、交通、电力、建材、化工、特别是煤炭等部门,对各种中、细物料进行分级和脱水、脱泥、脱介。



二、特点
1.该系列振动筛是综合了国外引进的先进技术,并结合国内的实际情况而设计的。
2.筛机采用多段筛面,技术参数先进,处理能力大,筛分效率高。
3.筛机是用箱式振动器激振,采用振动机械专用轴承,承载能力大,使用寿命长。
4.筛机采用齿轮强迫同步,振动器安装在主梁上,筛机强度好。
5.筛机采用环槽铆钉联接,结构简单、紧凑、牢固、可靠,维护、检修方便。
6.列振动筛采用橡胶弹簧减振,过共振区运转平稳,噪声小。

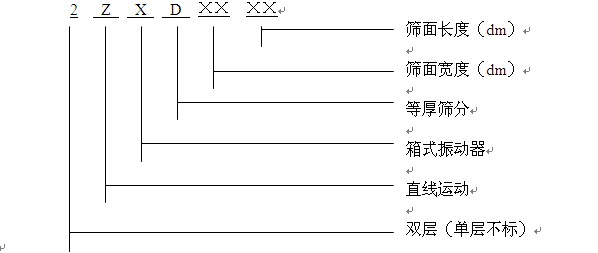

三、型号说明




四、技术参数


型号 筛       面 给料
粒度
mm
处理
能力
m³/h
电           机 重 量(kg)
层数 面积
筛孔尺寸
mm
型号 功 率kW 数量 带底座 不带底座
1 ZXD1261 1 7.32 0.25-13 <50 5.0-244 Y160L-4 15 1 7450 6650
2 2ZXD1261 2 7.32 上3-50
下0.25-13
<150 45-550 Y180M-4 18.5 1 9320 8460
3 ZXD1861 1 11.0 0.25-13 <50 6.2-305 Y180L-4 22 1 11200 10450
4 2ZXD1861 2 11.0 上3-50
下0.25-13
<150 56-680 Y200L-4 30 1 13980 13120
5 ZXD2461 1 14.6 0.25-13 <50 5.0-244 Y200L-4 30 1 13950 13100
6 2ZXD2461 2 14.6 上3-50
下0.25-13
<150 45-550 Y225S-4 45 1 18560 17850
7 ZXD3061 1 18.3 0.25-13 <50 6.2-305 Y225S-4 45 1 18850 17980
8 ZXD3073 1 21.9 0.25-13 <50 6.2-305 Y225S-4 45 1 20780 19960
9 ZXD3661 1 22.0 0.25-13 <50 7.4-366 Y250M-4 55 1 21890 20980
10 ZXD3673 1 26.3 0.25-13 <50 7.4-366 Y250M-4 55 1 25870 24890
11 ZXD4261 1 25.6 0.25-13 <50 8.6-427 Y280S-4 75 1 25890 24970
12 ZXD4273 1 30.7 0.25-13 <50 8.6-427 Y280S-4 75 1 28800 27890
