YK圆振动筛

圆振动筛




主要用途及特点
        YK系列振动筛的运动轨迹为圆,是专门为采石场筛分料石设计的,也可以供选煤、选矿、建材、电力化工等部门作产品分级用。该筛机具有结构先进、激振力强、振动噪音小、易于维修、坚固耐用等特点。

选用须知
1、筛机分为单层、双层和三层,筛网结构有编织网、冲孔筛板、聚氨酯筛板等,用户可根据需要选择,订货时应注明。
2、YK系列振动筛的电动机可安装在左侧或右侧,订货时须具体说明,如无说明,则按安装图供货。
3、基础螺栓由用户自备。

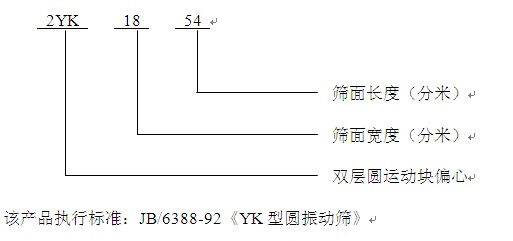

产品型号表示示例

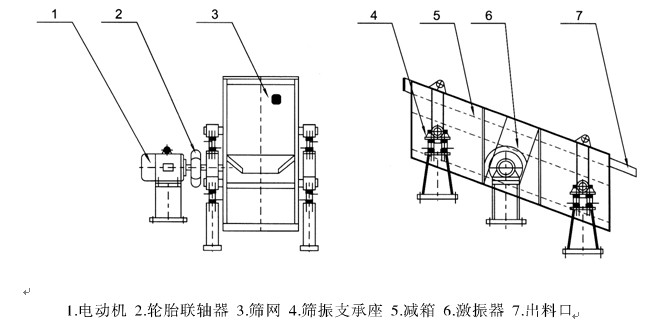

结构示意图

YK系列圆振动筛


技术参数


型 号 筛面层数 筛网
面积
(m2
筛孔
尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m3/h)
振动频率
(r/min)
双振幅
(mm)

电机
功率
(kw)
外形尺寸
(长×宽×高)
重量机)
kg



筛面规格
(mm)
YK1020 1 2.0 3-30 100 5-38 960 8 5.5 2160*1770*1675 1400 20° 980*2050
2YK1020 2 2.0 3-30 100 5-38 960 8 5.5 2160*1170*1920 1950 20° 980*2050
YK1230 1 3.2 3-50 200 7.5-78 960 8 5.5 3073*2030*1611 1750 20° 1200*3000
2YK1230 2 3.2 3-50 200 7.5-78 960 8 5.5 3122*2050*2247 2375 20° 1200*3000
3YK1230 3 3.6 5-50 200 15-86.3 970 8 7.5 3200*2145*2300 2700 20° 1200*3050
YK1535 1 4.7 5-50 200 20-125 970 8 11 4684*3971*2404 3270 20° 1500*3500
3YK1535 3 5.25 5-50 400 21-125 970 8 15 4719*3106*3273 5710 20° 1500*3500
YK1545 1 6.75 5-50 400 27.25-161 970 8 11 4600*2911*2076 3900 20° 1500*4500
2YK1545 2 6.75 5-50 400 22-150 970 8 15 4650*2820*3500 4370 20° 1500*4500
3YK1545 3 6.75 5-50 400 22-150 970 8 15 4710*3035*3232 5800 20° 1500*4500
3YK1548 3 7.2 5-50 400 22.5-162 970 8 15 5210*3035*3800 5800 20° 1500*4800
2YK1848 2 8.64 5-100 400 56-330 970 8 15 4802*3035*3232 6189 20° 1830*4880
3YK1848 3 8.64 5-400 400 56-330 970 8 18.5 5027*350*4150 6600 20° 1880*4800
2YK1854 2 9.72 5-100 400 63-420 970 8 18.5 6000*3350*3500 8050 20° 1800*5400
3YK1854 3 9.72 5-100 400 63-380 970 8 22 6200*3350*4100 8640 20° 1800*5400
YK2154 1 11.34 5-100 400 73-580 970 8 18.5 5400*3350*3450 8200 20° 2100*5400
2YK2154 2 11.34 5-100 400 73-580 970 8 22 5600*3650*3600 9710 20° 2100*5400
3YK2154 3 11.64 5-100 400 56-520 970 8 22 5890*3650*4100 11000 20° 2100*5400
YK2160 1 12.6 5-100 400 90-680 970 8 18.5 6375*3821*3500 8500 20° 2100*6000
2YK2160 2 12.6 5-100 400 90-640 970 8 22 6500*3950*3550 9800 20° 2100*6000
3YK2160 3 12.6 5-100 400 80-600 970 8 30 6720*4150*4198 11500 20° 2100*6000
2YK2454 1 12.9 6-150 400 83-760 980 8 30 5775*4550*3530 11500 20° 2400*5400
2YK2454 2 12.9 6-150 400 83-760 980 8 30 5900*4550*3580 13000 20° 2400*5400
YK2460 3 14.4 6-150 400 110-800 980 8 30 6375*4550*3730 11580 20° 2400*6000
2YK2460 1 14.4 6-150 400 110-800 980 8 30 6500*4550*3780 13400 20° 2400*6000
3YK2460 2 14.4 6-150 400 110-800 980 8 37 6720*4615*4198 15590 20° 2400*6000
