LS螺旋输送机

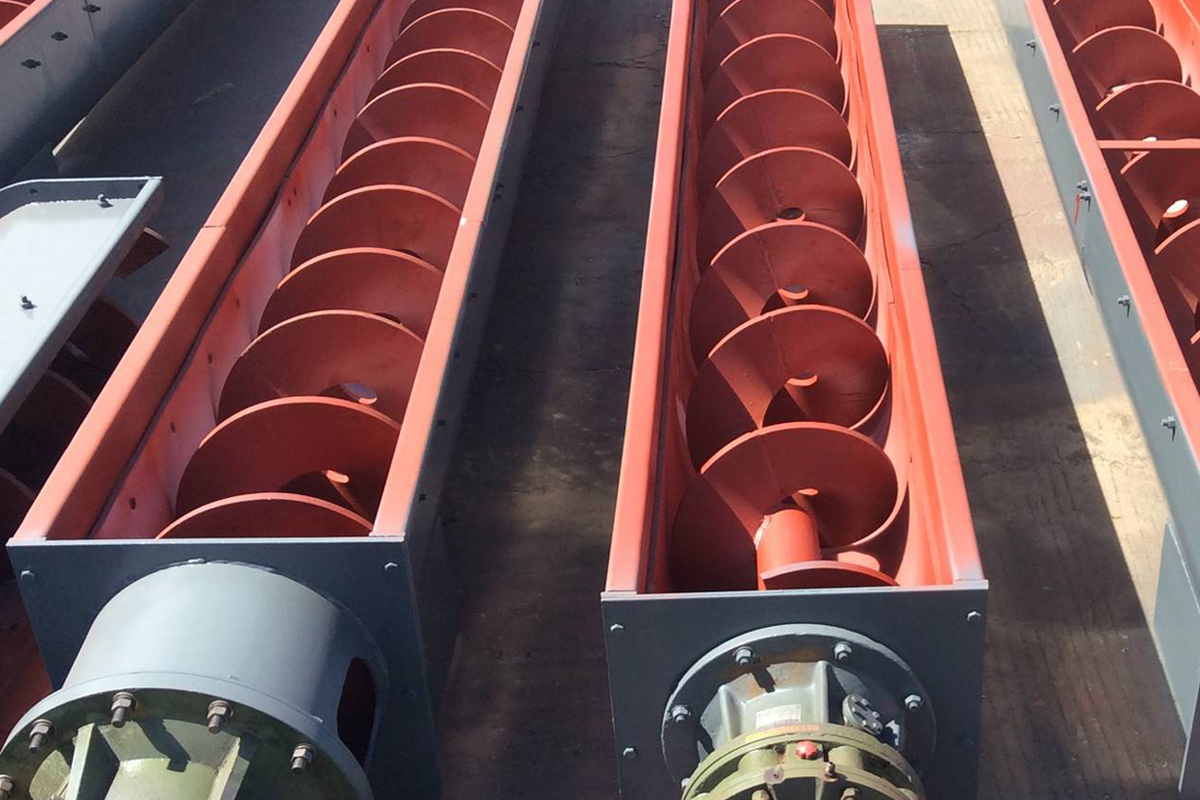

螺旋输送机


一、  螺旋输送机简介
        LS型螺旋输送机(以下简称螺旋机)结构新颖,技术指标先进,头部、尾部轴承移至壳外,中间吊轴承采用滚动、动可以互换的两种结构,均设防尘密封装置,出料端设有清扫装置,整机噪声低、适应性强,操作维修方便,进出料口布置灵活。
        该管式螺旋输送机结构新疑,技术指标先进,头部、尾部轴承移至壳体外,中间吊轴承采用滚动,滑动可以互换的两种结构,均设防尘密封装置,密封件用尼龙及塑料王,阻力小,密封性强,耐磨性好,滑动瓦有需加润滑剂的铸铜瓦,合金耐磨铸铁瓦和铜基石墨少油润滑瓦,出料端设有清扫装置,整机噪声低,适应性强,操作维修方便,进出料口位置布置灵活。

二、螺旋输送机应用
       螺旋输送机被广泛使用在各种工业部门,如建材、电力、化工、冶金、铝镁、煤炭、机械、轻工、粮食及食品行业;使用于水平或小于20°倾角,输送粉状、粒状和小快状物料,如水泥、煤粉、粮食,化肥、灰渣、砂子等,物料温度200℃以下。
      螺旋输送机不宜输送易变质的、粘性大的、易结块的物料,因为这些物料在输送时会粘结在螺旋上,并随之旋转而不向前移动或者在吊轴承处形成物料的积塞,而使螺旋机不能正常工作。
       LS型螺旋机螺旋直径从100毫米到800毫米,共有九种规则,长度从4米到70米,每隔0.5米一挡,选型时应符合标准公称长度,特殊需要可在选配节中另行提出。

 按旋机驱动方式分为两种:
C1制法—螺旋机长度小于35m时,单端驱动。
C2制法—螺旋机大于35m时,双端驱动。
 按螺旋机中间轴承种类分为:
M1—为滚动吊轴承,采用80000型密封轴承,轴盖上另有防尘密封结构,常用在不易加油,不加油或油对物料有污染的地方,密封效果好,吊轴承寿命长,输出物料温度≤80℃(订货时可不注明)
M2—为滑动吊轴承,设防尘密封装置,常用在输送物料温度比较高(>80℃),或输送液状物料。

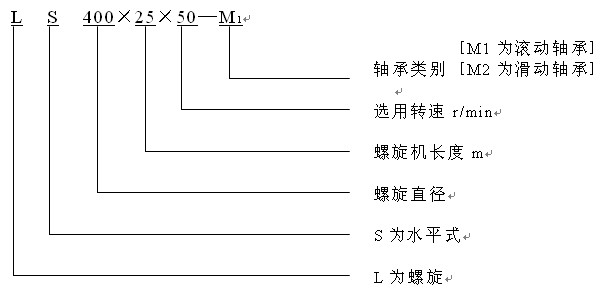

1、型号意义:
LS型螺旋输送机

2、LS型螺旋输送机规格、技术参数
规格型号 200 250 315 400 500
规格型号 200 250 315 400 500
螺距 200 250 315 355 400
n 100 90 80 71 63
Q 13 22 31 62 98
n 80 71 63 56 50
Q 10 18 24 49 78
n 63 56 50 45 40
Q 8 14 19 39 62
n 50 45 40 36 32
Q 6.2 11 15.4 31 50
注:1、n—转速r/min(偏差允许在10%范围内)
         2、Q—输送量m3/h
