PQG型抛料式自清扫滚筒筛

抛料式自清扫滚筒筛


抛料式自清扫滚筒筛
主要用途及特点

        目前以燃烧劣质煤为主的循环流化床锅炉电站,在国内迅速兴起。但以煤矸石、煤泥为主的燃料通常存在粘、湿、脏、杂等特点,普遍存在筛分机粘筛、堵筛、筛分效率低、运行时间长而碎煤机磨损大、超负荷、能耗高等现象。针对以上实际情况,我公司研制出独特的滚筒筛分筛。
       滚筒筛是继平面振动筛、悬臂振动筛之后的又一代新型筛料设备,它广泛适用于粒径在400mm以下的各种固体燃料的筛分。笼式滚筒筛具有煤种适应性广、进煤方式简单、筛分效率高、筛分量大、能耗小、噪音低、密封性能强、使用寿命长、维修量小、检修方便等诸多优点,其筛分能力为150t/h―420t/h,甚至更高。
       产品自投放市场以来,深受广大客户的青睐。因其独特的性能特点,完全有效地解决了其它筛型所不能解决的难题。如在燃煤水分达到10%以上时,其它筛型便无法正常工作,而我公司研制的滚筒筛即使给煤水分再高也能正常筛分,绝不会出现粘筛、堵筛和超负荷现象。因此,我公司研制生产的滚筒筛是目前技术最为新颖、最能解决实际问题的电站首选筛型。

设备结构与工作原理

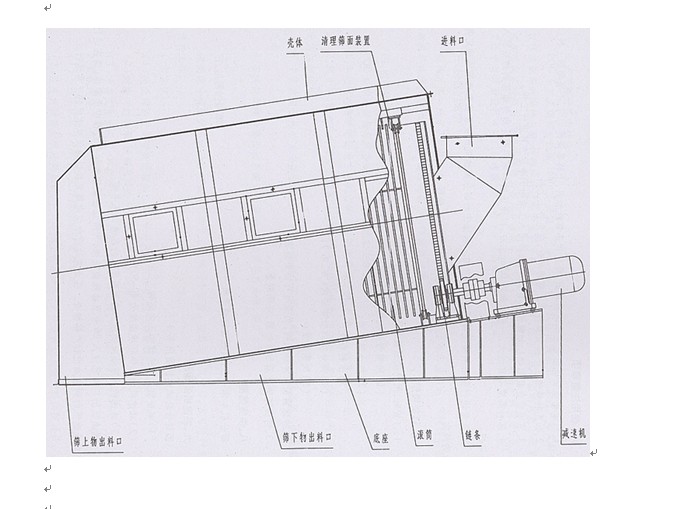

        滚筒筛结构如下图:它由壳体、筛筒、筛筒支架、减速机、减速机座几部分组成。机械传动由电动机经减速机后,传给齿轮,通过齿轮传动使筛筒旋转。
滚筒筛的主体结构是筛分筒,它是由若干个圆环状扁钢组成的筛网,整体与地平面呈倾斜状态,外部被密封隔离罩所密封,以防止污染环境。通过变速减速系统使筛分筒在一定转速下进行旋转,燃煤自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部。滚筒筛设有梳型清筛机构,在燃煤筛分过程中,通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁,不粘、不堵、不影响筛分效率。



设备性能参数

型 号 PQG-100 PQG-150 PQG-200 PQG-300
生产能力(t/h) 100 150 200 300
筛筒 尺  寸(mm) ф1200x2520 ф1475x2520 ф1750x3020 ф1912x3020
转  速(r/mm) 20.43 16.5 14.1 12.88
线速度(m/s) 1.25 1.25 1.29 1.45
入料粒度 ≤250 ≤250 ≤250 ≤250
出料粒度 ≤10 ≤10 ≤10 ≤10
减速机技术参数 型 号 GR77-100 GR87-90 GR87-80 GR87-80
功 率(Kw) 11 15 18.5 22
转速比(v/min) 14 16 18 18
输出转数(r/min) 100 90 80 80
外形尺寸 长(mm) 3575 3730 4100 4600
宽(mm) 1595 1870 2100 2262
高(mm) 1885 2232 2576 2780
总质量(kg) 4500 5800 7500 8500
