FZS型单质体连杆振动输送机

单质体连杆振动输送机


一、 用途和特点
       FZS型单质体连杆振动输送机,适用于电力、煤炭、冶金、建材、粮食等行业,用于完成粉状及颗粒状物料的输送工艺,尤其适用于难输送的细粉物料,诸如把粉煤灰、水泥、炭粉、煤粉、金刚砂等,从贮料仓或漏斗中均匀连续或定量地输送到受料装置中去,具有独到的输送性能。
       FZS型单质体连杆振动输送机与其它输送设备相比,具有如下特点:
⑴FZS型单质体连杆振动输送机结构简单、紧凑,润滑点少,且润滑点不与物料接触,无特殊安装要求,故安装方便,维修工作量小。
⑵密封性能好,输送粉尘性、有毒、有挥发性的物料对环境无污染,并可实现多点进料和多点卸料。
⑶由于运用了机械振动学的共振原理,动力消耗低,耗电比相同输送长度相同输送生产率的螺旋输送机少二分之一。
⑷由于物料在输送过程中以抛物线轨迹向前跳跃运行,所以机槽磨损轻微,使用寿命比螺旋输送机提高三倍以上。
⑸运行噪声不大于75Db(V)。
⑹FZS型单质体连杆振动输送机能够在额定振幅条件下频繁启动及长期连续运转。

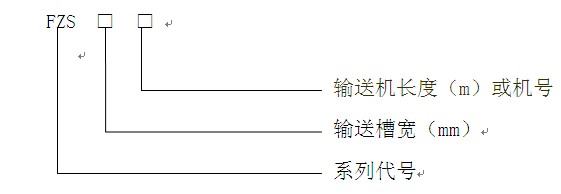

二、型号说明



三、主要参数

        FZS型单质体连杆振动输送机输送长度可根据需要进行组合,每一台输送机均由一节驱动段和数节中间段组合而成。输送长度为6-40米。输送槽宽有400mm、500mm、630mm三种规格。

参   数 槽宽
400(mm) 500(mm) 630(mm)
生产率
(m3
粒度≤7mm 30 40 50
粒度≤30mm 80 100 120
重量
(kg)
中间段(kg/m) 180 200 230
驱动段(kg/m) 900 1000 1200
功率
(kw)
6-10(m) 4 4 5.5
11-17(m) 5.5 5.5 7.5
18-27(m) 7.5 7.5 11
28-40(m) 11 11 15
外形尺寸 宽(mm) 700 800 930
高(mm) 1100 1100 1100
备注

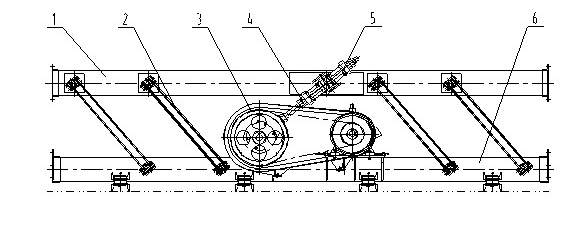

FZS型单质体连杆振动输送机结构图

由1输送槽、2主振板弹簧、3驱动机构、4连杆、5连杆螺旋弹簧、6底架等组成。驱动机构由电动机,皮带轮、传动轴、偏心装置组成,输送槽与底架之间用板弹簧联接,该板弹簧既是主振弹簧,又起输送槽振动导向作用,输送机运行中驱动机构使连杆端部作往复运动,而连杆通过其端部的螺旋弹簧带动输送槽作往复运动,使物料沿振动方向被连续抛起向前跳跃,达到输送物料的目的。
