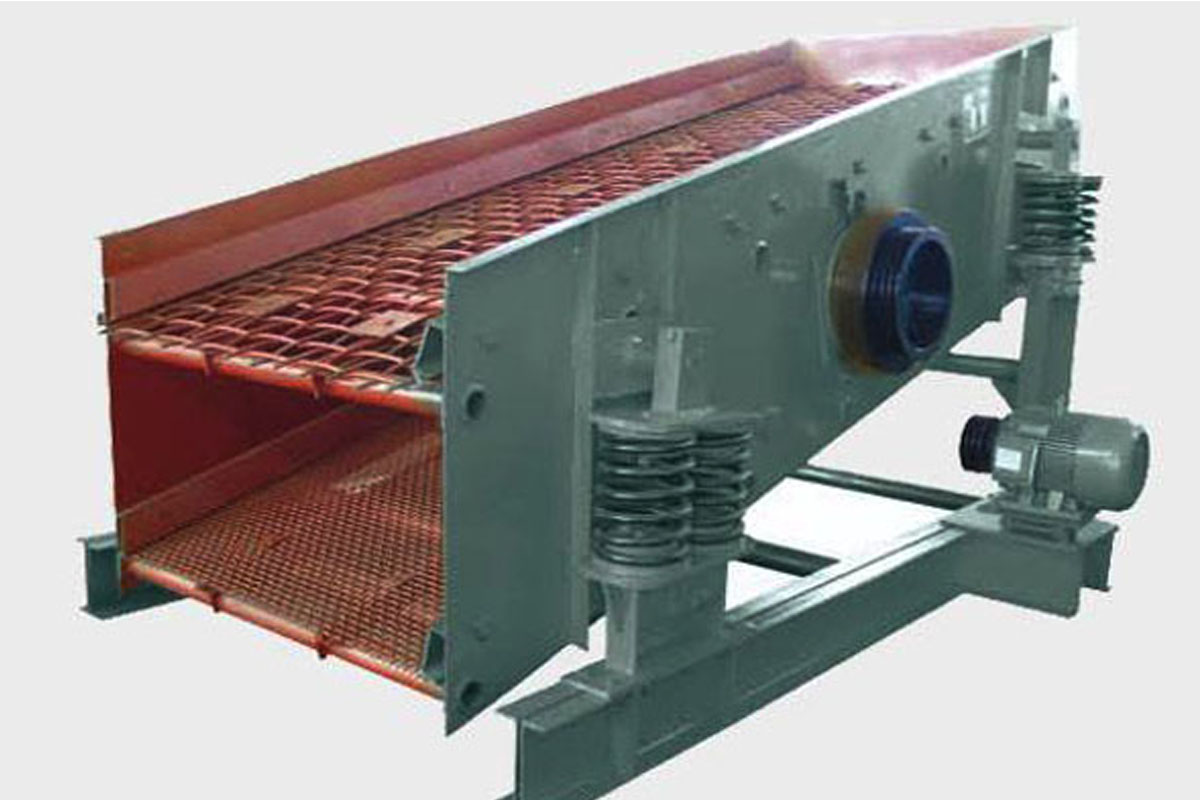

SZZ型自定中心振动筛

自定中心振动筛


主要用途及特点

        自定中心振动筛又名万能吊筛。它是由带有偏心性质的振动器使筛子产生振动的。 SZZ型自定中心振动筛运动轨迹为圆,全系列共有十钟规格,可供煤炭、冶金、建材、化工等部门,对中小粒度的物料进行干式分级,筛机结构简单,坚固可靠,维修方便,效率高。自定中心振动筛用于矿石和煤等物料的粗、中细、极细各级筛分,也可用于对物料作脱水泥、脱介质等处理。
        该振动筛的特点如下:
    1)筛上物料在振动作用下能达到很好的松散和分层;
    2)该振动筛的配重质量大小可以调节,可根据生产要求调节筛子振幅大小;
3)当给矿量发生变化时,振幅也变化。当给矿量少时振幅加大振动加剧;给矿量多时振幅变小。给矿量的变化将影响“动力平衡”,从而使皮带轮中心产生一些振动;
    4)适用于中、细粒筛分而不适应粗物料筛分。

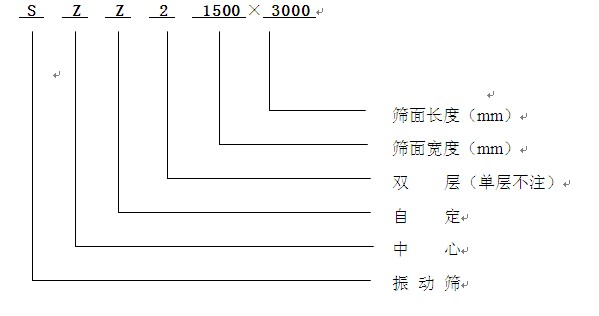

产品型号表示示例


技术性能及参数(见表)
型  号 筛面 给料
粒度
mm
处理量
t/h
振次
l/min
双振幅
mm
电动机 外形尺寸
长×宽×高
mm


Kg
每支点动负荷N 最大拆分件
层数 面积
m2
倾角° 筛孔尺寸mm 结构 型号 功率
Kw
工作时 启停机时 外形尺寸
长×宽×高
mm








SZZ800×1600 1 1.3 15 3-40 编织 ≤100 8-45 1430 6 Y100L1-4 2.2 2167×1653×1110 498 ±102 ±102 ±510 ±510
SZZ800×1600 2 1.3 15 3-40 编织 ≤100 8-45 1430 6 Y100L2-4 3 1935×1678×1345 822 ±296 ±296 ±1480 ±1480
SZZ1250×2500 1 3.1 15 6-40 编织 ≤150 36-106 850 2-7 Y132S-4 5.5 2569×2110×1006 1021 ±377 ±377 ±1885 ±1885
SZZ1250×2500 2 3.1 15 6-50 编织 ≤150 36-117 1200 2-6 Y132M2-6 5.5 2635×2376×1873 1260 ±1000 ±1000 ±5000 ±5000
SZZ1250×4000 2 5 15 6-50 编织 ≤150 58-188 900 2-6 Y132M-4 7.5 4184×2468×3146 2500 ±1528 ±1528 ±7640 ±7640 4245×2076×940
SZZ1500×3000 1 4.5 20 6-50 编织 ≤150 52-170 800 8 Y132M-4 7.5 2866×2342×1650 2234 ±808 ±808 ±4040 ±4040 3320×1888×787
SZZ1500×4000 1 6 20 6-50 编织 ≤150 70-227 810 8 Y132M-4 7.5 3951×2386×2179 2582 ±784 ±784 ±3920 ±3920 4350×1975×1000
SZZ15000×3000 2 4.5 15 6-50 编织 ≤150 52-170 840 5-10 Y132M-4 7.5 3050×2524×1855 2511 ±2548 ±2548 ±12740 ±12740 3200×2089×1070
SZZ1500×4000 2 6 20 6-50 编织

冲孔
≤150 70-227 800 7 Y132M-4 7.5 4155×2754×2656 4022 ±764 ±764 ±3820 ±3820 4667×2200×1200
SZZ1800×3600 1 6.48 25 6-50 编织

冲孔
≤150 76-245 750 8 Y180M-4 18.5 3750×3060×2541 4626 ±587 ±587 ±2935 ±2935 4015×2620×2100
        注:表中处理量是松散密度为0.9t/m3的煤按上层筛面最大和最小筛孔进行干式分级给定的,分级物料中小于筛孔之半径的颗粒含量占40%,大于筛孔尺寸颗粒含量占25%,筛分效率为90%。
表中凡筛机得量低于2t的最大拆分件均没列出。

选用须知

1、筛机分单层和双层,除了SZZ1800×600振动筛都为吊式。
2、筛网结构有编织筛网和冲孔筛板。
3、电动机可安装在左侧或右侧,无特殊要求按安装图安装。
4、电动机额定电压为380V,可选用防爆或不同额定电压的电动机,如选用请在订货时注明。
5、在选用时,如有改变筛面倾角要求,对于座式筛可另行设计、对于吊式筛可由用户通过调整吊柱装置的钢丝绳长度来实现。
6、基础螺栓全部由用户自备。
