一、工作原理

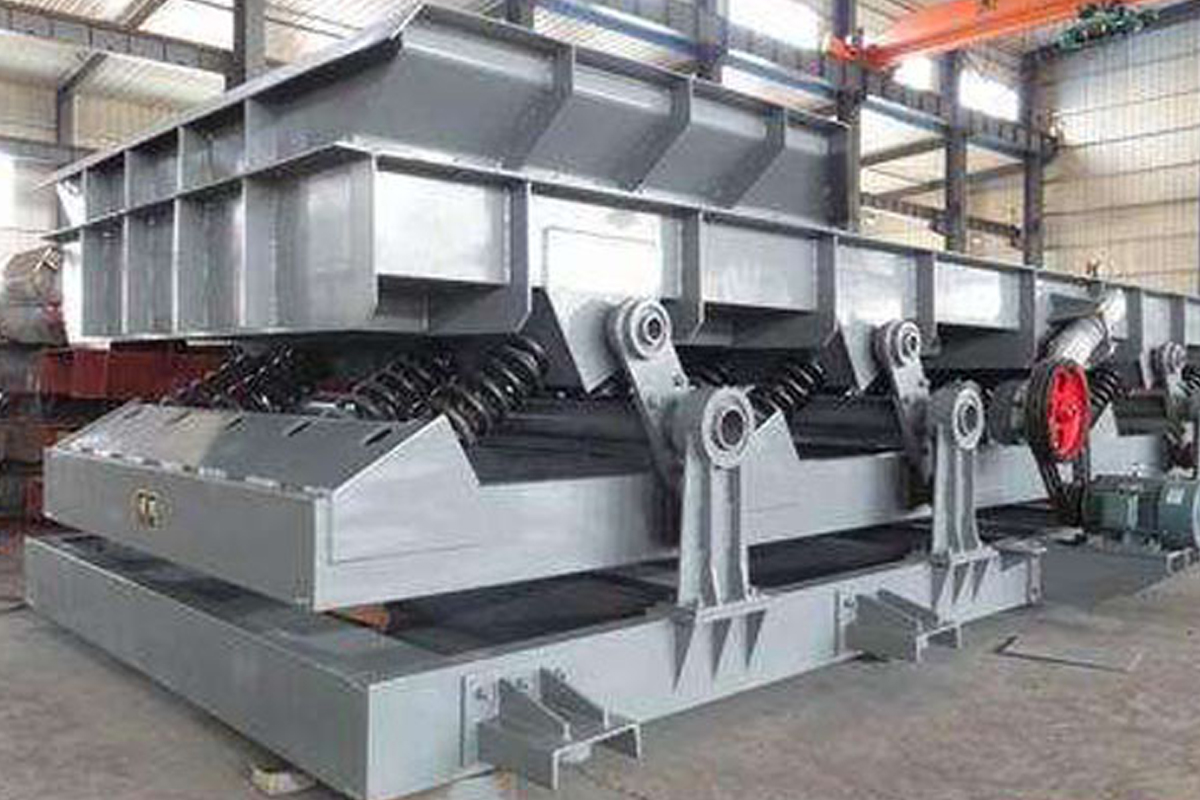

弹性连杆式振动输送机由输送槽、激振器、传动机构、支承部件和减震系统等部分组成,激振器在电机驱动下产生周期性振动力,通过传动机构传递到输送槽,输送槽在激振源的带动下按激振源相同的振动频率产生周期性线性振动,同时振动力方向与输送槽体输送方向呈一定的抛料角,槽内物料在强迫振动力的作用下沿槽体输送面连续跳跃向前移动。
弹性连杆式振动输送机的槽体以一定的振动频率和振动幅度振动,这种振动使得散粒物料在振动方向加速,当物料颗粒的垂直加速度分量达到-g时,即脱离槽体并沿抛物线轨迹前进,物料的断续微跳跃运动属于一种周期性的跳跃过程,物料的跳跃频率与输送槽的振动频率一致,因此振动输送机的输送效率与设备振动频率、振动幅度、振动角度及物料自身特性相关。
二、特点和优势
弹性连杆式振动输送机适用于块状、粉粒状物料的输送,例如食品、化工原料、石英砂、矿石、矿粉、水泥熟料等。因其du特的工作原理,具有如下特点和优势:
1)在输送中可实现多点进料和多点排料。
2)具有良好的密封性,输送槽体可制作成矩形或圆形,进出料口采用柔性密封,可以防止环境对物料的污染,亦可以防止物料对环境的污染,因此特别适合于输送需要密封保护的物料。
3)对物料外形损坏非常小,由于物料在输送槽中呈微抛连续跳跃运动,物料在输送过程中不会受到外力挤压,所以物料物料在输送过程中外形损坏非常小,特别适合于外形要求较高物料的输送,例如活性炭焙烧炉加料、砂糖工艺流程中的输送等。
4)在输送过程中可实现多种工艺要求,如完成脱水、干燥、冷却、筛分、加热、保温、混匀等。
5)可输送热料,不锈钢制密封料槽采用通风冷却时可输送500℃物料,采用循环水冷却可输送1000℃物料。
6)弹性连杆输送机结构简单、润滑部件少,安装调整方便,维修工作量少,能耗低,操作安全,易于实现自动化控制。
三、型号类型
弹性连杆式振动输送机按结构型式及性能特性可分为完全平衡式、双质体共振式及单质体简易型三种。
