振动篦板概述

振动篦板是一种烧烤高频振动，广泛应用于冶金，矿山，煤炭，机械，建筑。振动篦板还可用于铸件落砂和其他用途。由于其结构简单，成本低，已广泛应用于冶金，矿山，煤炭，机械，建筑，直到工业材料。振动篦板还可用于铸件的落砂等其他用途。由于其结构简单，造价低，已广泛应用于冶金、矿山、煤炭、机械、建材等行业。

振动篦板是一个振动的格栅，将其放置在矿槽上部，可防止因冻结或锈结成大团的屑状或块状物料进入矿槽，否则大块物料会在矿槽下部造成堵塞。由于格栅的振动，在防止大块物料进入矿槽的同时，屑状、块状的正常粒度能迅速落入矿槽，不会在格栅上堆积，对一些粘结强度不大的结块还能起松散、碎块作用，对维修人员能起安全防护作用，因此是较理想的矿槽上部设备。

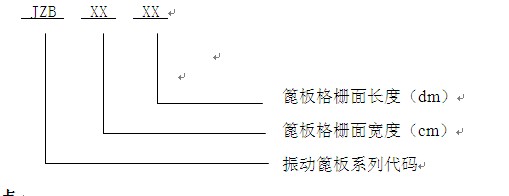

型号说明

结构特点

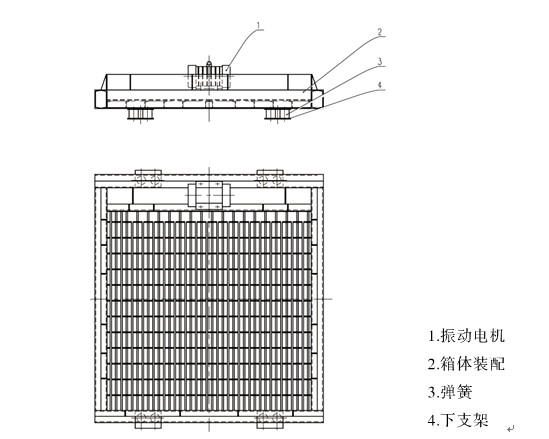

振动篦板由振动体、振动电机、支撑弹簧、弹簧支座等组成。篦板为焊接结构，篦孔尺寸根据物料种类和用户要求而定。
篦板的支撑弹簧为橡胶弹簧或螺旋钢制弹簧，根据现场的安装环境，弹簧或者布置在篦板的两个侧边下部，或者布置在篦板的四个边的下部。

篦板一般采用一台振动电机激振，面积超过20平方米的大型振动篦板可采用两台振动电机激振。

技术参数

型 号	筛面	筛孔	配用振动电机			外形尺寸	重量
	尺寸	尺寸				mm	Kg
	mm	mm	型 号	功率	转速
				Kw	r/min
JZB320-300	3200×3000	100×100	YZO-63-6	4.5	720	3620×3400×1171	4400
JZB270-385	2730×3850	150×150	YZO-50-6	3.7	960	4168×3250×1171	4460
JZB340-400	3400×4000	100×100	YZO-50-6	3.7	960	4420×4020×1170	4509
JZB450-590	4500×5900	300×300	YZO-80-6	2×5.5	960	5960×4500×1220	7037

安装要求

1、振动篦板下部弹簧支座的安装面应平整，以保证各个弹簧支座处在同一水平面上，不平度误差不大于3mm.
2、橡胶弹簧需保持垂直，如出现扭斜，应调整下部的弹簧支座的位置，弹簧支座的位置调整找正后，点焊在安装地板底板上。
3、振动电机的电缆引线也参与振动，电缆吊挂的曲率半径应保持90mm以上。电缆从振动电机的引出点至电缆固定支架间的距离应保持500-1000mm.
