DD矿用单轴振动筛

矿用单轴振动筛特点

 ZD型矿用单轴振动筛是一种做圆形振动、多层数、高效的振动筛,可供矿山、煤炭、电力、建筑、化工等部门对中等粒度物料进行干式分级。

矿用振动筛的结构是采用振动电机激振、橡胶弹簧减振、高耐磨材质筛板、密封式筛箱等组成的,具有结构简单,维修方便,作业可靠、寿命长、噪声低、筛分效率高等特点,适用于烧结矿、自然矿、焦炭及其它粉状物料的一种振动筛分设备。

矿用单轴振动筛

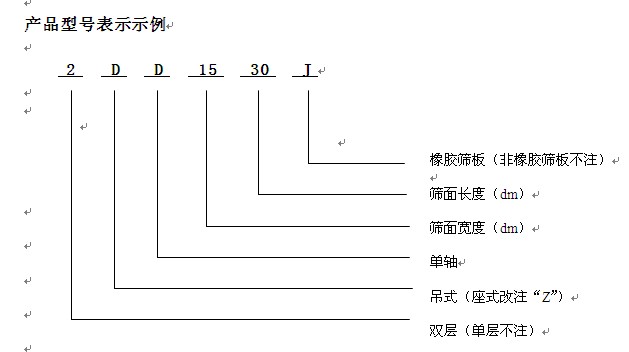

型号说明




技术参数

型  号筛面给料粒度mm处理量t/h振次l/min双振幅mm电动机外形尺寸总重Kg每支点动负荷NZui大拆分件
层数面积m2倾角°筛孔尺寸结构型号功率Kw长×宽×高工作时启停机时外形尺寸
mmmm长×宽×高
  mm


DD91811.6201月25日编织≤6010-8010005月6日Y100L-42.21926×1418×1809440±148±148±740±7402150×1418×575
2DD91821.6201月25日编织≤6010-8010005月6日Y100L-42.21926×1418×2013600±210±210±1050±10502200×1418×630
ZD91811.6201月25日编织≤6010-8010006Y100L-42.21926×1737×1434553±147±147±735±7352150×1643×1430
2ZD91821.6201月25日编织≤6010-8010006Y100L-42.21926×1737×1434702±147±147±735±7352150×1643×750
ZD122412.9206-40编织≤10060-1808506月7日Y112M-442471×2109×13341130±308.7±308.7±1544±15442500×2150×1340
2ZD122422.9206-40编织≤10060-1808506月7日Y112M-442560×2099×17801545±154.4±154.4±772±7722600×2200×1730
ZD1224J12.92011×42 13×42编织≤10095-1458506月7日Y112M-442471×2149×13341086±308.7±308.7±1544±15442500×2150×1340
26×35
2ZD1224J22.92013×42 26×35编织≤100100-1808506月7日Y112M-442551×2149×17801637±154.35±154.35±771.35±771.352600×2200×1730
43×58
ZD153014.5206-50编织≤10090-3009206月7日Y132S-45.53071×2619×15661650±404.9±404.9±2023±20233100×2690×1570
2ZD153024.5206-50编织≤10090-3008506月7日Y132S-45.53170×2619×22502260±202.1±202.1±1010.5±1010.53200×2690×2250
ZD1530J14.52011×42编织≤1501488507Y132S-45.53071×2674×15661875±404.6±404.6±2023±20233100×2690×2250
2ZD1530J24.52013×42 26×35编织≤100160-2808507Y132S-45.53170×2683×22502653±202.1±202.1±1010.5±1010.53200×2690×2250
43×58
ZD154016206-50编织≤100123-3808507Y132M-47.54069×2651×20282070±595±595±2975±29754000×2505×2025
2ZD154026206-50编织≤100125-3808507Y132M-47.54069×2651×26562850±267.2±267.2±1336±13364200×2600×2660
ZD183616.5206-50编织≤150135-4408507Y160M-4113669×3016×18071960±525±525±2625±26253670×2990×1807
ZD1836J16.52043×58编织≤150250-6008507Y160M-4113069×3100×18074754±525±525±2625±26252670×2990×1807
87×104
ZD21601122010-50编织≤150230-5409008Y1820L-4226080×3776×30756529±1056±1056±5280±52806676×2420×1990


        注:表中处理量是松散密度为1.6t/m3的矿石按上层筛面Zui大和Zui小筛孔进行干式分级给定的,分级物料中小于筛孔之半径的颗粒含量占40%,大于筛孔尺寸颗粒含量占25%,筛分效率为80%。
表中凡筛机得量低于2t的Zui大拆分件均没列出。

选用须知

  •  筛机分单层和双层,并均有吊式和座式之分。
  • 筛网结构有编织筛网和橡胶筛板,如选用冲孔筛板可按要求设计。
  • 电动机可安装在左侧或右侧,无特殊要求按安装图安装。
  • 电动机额定电压为380V,如选用防爆或不同额定电压的电动机,请在订货时注明。
  • 在选用时,如有改变筛面倾角要求,对于座式筛可另行设计,对于吊式筛可由用户通过调整吊挂装置的钢丝绳长度来实现。
  • 基础螺栓M20共32个由用户自备。
